A modelagem geométrica de pilha de estéril no AutoCAD Civil 3D 2023 transformou a forma como engenheiros de mineração e geotecnia projetam áreas de disposição de material. Com as ferramentas de terraplenagem do software, é possível criar projetos precisos que otimizam volumes, garantem estabilidade dos taludes e reduzem custos operacionais em até 30%.

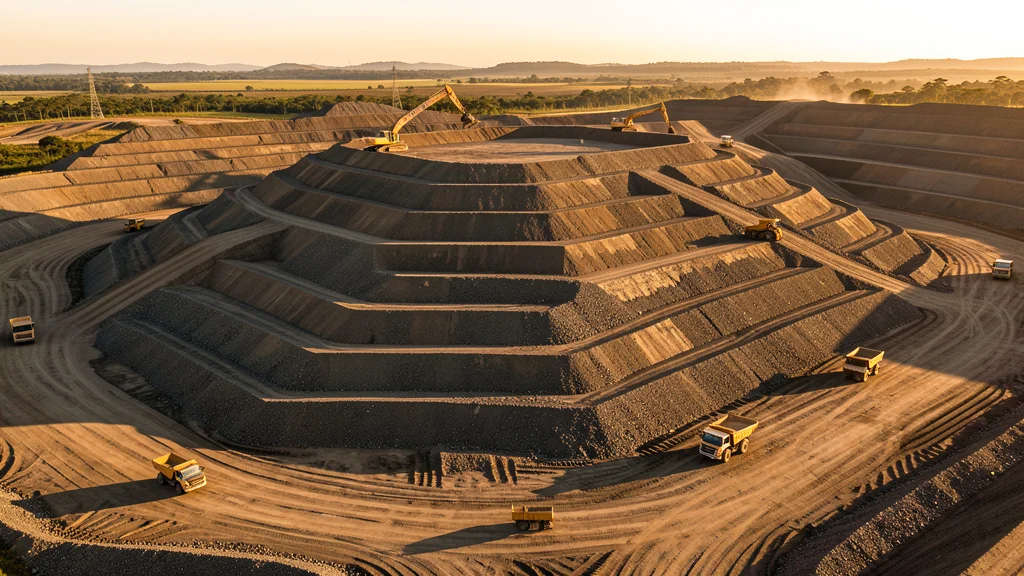

O que é Pilha de Estéril na Mineração
A pilha de estéril, também chamada de bota-fora ou disposição de material estéril, é a área onde o material sem valor econômico extraído durante a lavra é depositado de forma controlada. O projeto geométrico dessas pilhas exige cuidados específicos com inclinação de taludes, largura de bermas, sistemas de drenagem superficial e compactação do material.
- Estéril — material escavado sem valor comercial, removido para expor o minério
- Talude — inclinação das faces, definida por estudo geotécnico de resistência ao cisalhamento
- Berma — plataforma horizontal intermediária que garante estabilidade e acesso
- Crista — limite superior da pilha, ponto mais alto da elevação
- Pé do talude — base da pilha, onde termina a inclinação
Modelagem Geométrica no Civil 3D 2023
O AutoCAD Civil 3D 2023 oferece ferramentas dedicadas para projeto de terraplenagem aplicado à disposição de estéril. O fluxo de trabalho inicia com a criação da superfície do terreno natural a partir de dados topográficos (pontos cotados, curvas de nível ou nuvem de pontos). Em seguida, define-se a geometria da pilha com parâmetros de projeto como altura máxima, inclinação de taludes e largura de bermas.
O uso de sub-assemblies personalizadas permite criar bibliotecas de componentes típicos de mineração, acelerando projetos similares e garantindo padronização técnica.
Cálculo de Volumes e Análise de Massa
O Civil 3D calcula volumes de terraplenagem por dois métodos principais: seção transversal (média das áreas entre seções) e comparação entre superfícies (volume composto). Para pilhas de estéril, o método de superfície composta é o mais indicado por capturar com precisão as irregularidades do terreno natural e a geometria complexa da pilha.
- Volume total de material estéril a ser disposto na pilha
- Volume incremental por camada ou etapa construtiva (fases de alteamento)
- Área ocupada pela base e projeção horizontal da pilha
- Curva cota-volume para planejamento sequencial da disposição
- Diagrama de massa para identificação de regiões de corte e aterro
O relatório gerado inclui tabelas detalhadas com volume acumulado por estaca, área das seções transversais e distâncias de transporte, informações essenciais para o planejamento de frota de caminhões e cronograma da obra.
Otimização e Boas Práticas
Projetos bem-sucedidos de pilha de estéril no Civil 3D seguem algumas premissas fundamentais. A topografia de base deve ter qualidade compatível com o nível de detalhe exigido — levantamentos com GNSS RTK ou drone fotogramétrico são recomendados. Os parâmetros geotécnicos devem ser definidos por especialista, e o modelo geométrico deve contemplar sistemas de drenagem desde a concepção inicial.
Outro ponto crítico é a simulação por etapas construtivas. O Civil 3D permite criar superfícies intermediárias para cada fase de alteamento, possibilitando o cálculo de volumes parciais e a verificação da evolução geométrica da pilha ao longo do tempo.
